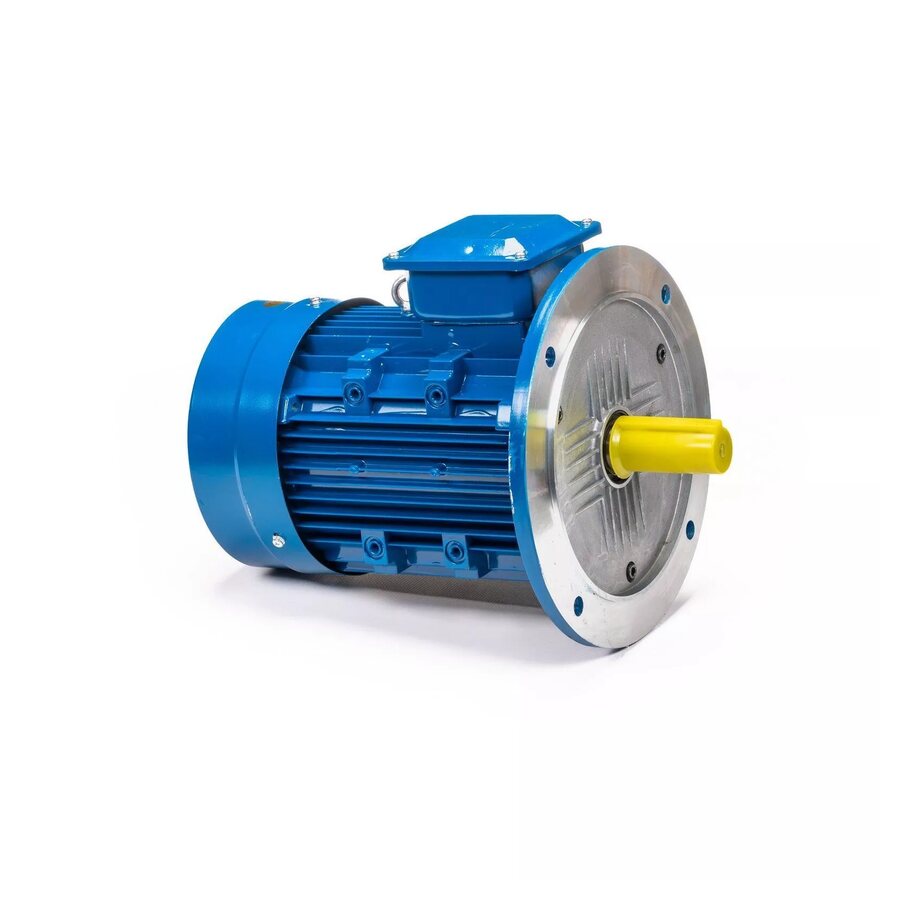

Электродвигатель 5АИ355S8 IM3082 У5
132 кВт · 750 об/мин · большой фланец, два конца вала · умеренный климат, помещения с высокой влажностью
Цена по запросу
уточняйте у менеджера — позиция поставляется под заказ
Стоимость зависит от партии, курса и срока поставки, поэтому в каталоге её нет. Оставьте заявку — пришлём цену с НДС 22 %, наличие и срок. Или позвоните: +7 926 527-91-64.
Артикул
5AI355S8-3082-У5
Монтажное исполнение
IM3082 — большой фланец, два конца вала
Климатическое исполнение
У5 — умеренный климат, помещения с высокой влажностью (−5…+35 °C)
Тип
5АИ · 5АИ355S8
Схема исполнения IM3082 крепление за фланец
Пропорции и размеры соответствуют этому исполнению, значения в миллиметрах.
Основные характеристики
- Мощность132 кВт
- Частота вращения750 об/мин
- Число полюсов8
- Напряжение380/660 В
- Номинальный ток250 А
- КПД94,5 %
- Коэффициент мощности0,85
- Степень защиты—
- Класс изоляции—
- Масса1 280 кг
- Вариант сердечникаS
- Производитель —
Габаритные и присоединительные размеры
- Длина (L)1495 мм
- Высота (H)1010 мм
- Ширина—
- Высота оси вращения (h)355 мм
- Диаметр вала (D)85 мм
- Длина конца вала (E)170 мм
- Шпоночный паз22×14 мм
- Диаметр фланца800 мм
- Диаметр центрирующего буртика680 мм
- Диаметр окружности отверстий фланца740 мм
- Отверстия фланца 8 × ⌀24 мм
- Между отверстиями лап, вдоль вала (B)500 мм
- Между отверстиями лап, поперёк вала (A)610 мм
- От вала до отверстия лапы (C)254 мм
- Диаметр отверстий лап28 мм
Транспортные габариты с упаковкой: 229,5 × 168 × 181 см, ~1 282 кг с упаковкой
Размеры примерные: ширина посчитана как больший из размеров — расстояние между отверстиями лап и диаметр фланца — плюс 10 %. Для расчёта доставки этого достаточно, точные габариты подтверждает менеджер. Зазор на упаковку (обрешётка, паллета): 15 см на сторону до 50 кг, 25 см до 150 кг и 40 см для более тяжёлых.
